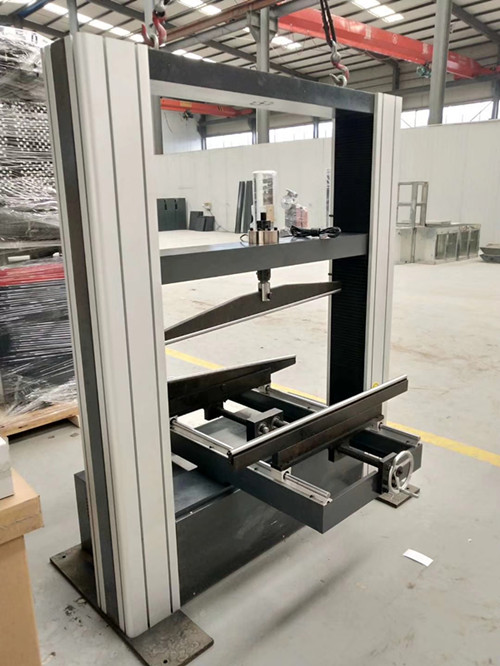

山東生產的萬能材料試驗機主機主要由負荷機架部分、動力傳動系統、試樣夾持系統和位置保護裝置及測量控制軟件構成。濟南眾標小編通過多年實際操作經驗，總結以下幾點：
1、在系統工作時，活動橫梁位移控制系統的驅動下，配合相應的附件，可以使被測試樣產生應力、應變，經測量、數據采集、處理后給出所需數據。
2、在底座的工作臺面上，安裝有立柱、滾珠絲杠和壓縮彎曲試驗臺，立柱位于活動橫梁的兩側，用于支撐上橫梁，并為活動橫梁起導向作用，防止活動橫梁上、下移動時發生擺動。
3、工作臺下部為鑄造機器底座，它與橫梁具有同等剛度。由上橫梁、活動橫梁、工作臺、滾珠絲杠及立柱組成的門式結構的負荷機架，在實驗過程中，力在負荷機架內得到平衡。
4、在上橫梁與活動橫梁之間，分別安裝有拉伸上夾頭和下夾頭，當控制系統發出信號使直流伺服電機工作時，通過減速裝置帶動圓弧齒形帶轉動，從而驅動大帶輪，使滾珠絲杠獲得穩定的轉速，帶動活動橫梁上、下移動。試驗時，將試件安裝在上、下夾頭之間，上夾頭不動，當活動橫梁向下運動時，試件受到拉伸。
5、若把試件放在下壓板上或放在彎曲試驗臺上，當活動橫梁向下運行時，試件與壓頭接觸，而被壓縮或彎曲。同時由負荷傳感器將載荷大小的信號輸出給負荷測量系統，由位移編碼器將活動橫梁位移信號輸出給位移測量系統。在萬能材料試驗機的主機前面，通常安裝有行程保護裝置，它是由限位桿、限位環和限位開關組成。上、下限位環的位置可以根據試驗需要預先設定。
6、當活動橫梁運行到極限位置碰動限位環時，限位杠自動滑落，由限位桿觸動限位開關來切斷電源，使活動橫梁停止運行，從而起到保護機器行程，防止上、下夾具碰撞等惡性事故發生。
以上幾點就是山東萬能材料試驗機的主機組成部分及在工作中的相應狀態，把這些分享給大家，希望給用戶帶來幫助。
|
